双电源自动转换开关详解
2016/10/17 17:19:22
一．双电源自动转换开关定义：
双电源自动转换开关是指：一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。
双电源主要分为PC级双电源（整体式）和CB级双电源（双断路器式）
PC级双电源：能够接通、承载、但不用于分断短路电流的双电源。
双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关。不具备保护功能，但其具备较高的耐受和接通能力，能够确保开关自身的安全，不因过载或短路等故障而损坏，在此情况下保证可靠的接通回路。
CB级双电源：配备过电流脱扣器的双电源，它的主触头能够接通并用于分断短路电流。
双电源若选择具有过电流脱扣器的断路器作为执行器则属于CB级自动转换开关。具备选择性的保护功能，能对下端的负荷和电缆提供短路和过载保护；其接通和分断能力远大于使用接触器和 继电器等其他元器件。
二.双电源自动转换开关的主要技术参数
1、额定电压：转换开关在长期工作中能承受的最高电压。
2、额定电流：转换开关在合闸位置允许长期通过的最大工作电流。
3、分断能力：开关在额定电压下能可靠地分断的最大电流。通常，大电流转换开关是不允许分断电流的，只有在有灭弧罩并采用侧面杠杠操作时，才允许分断额定值以下的电流。至于小的转换开关，如闸刀开关和铁壳开关，虽有达其额定电流20-30倍的分断能力，但这并不是触头能够分断的电流，而是与之配用的烙丝或熔断器的分断能力。
4、动稳定电流：发生短路事故时，若转换开关能通过某一最大短路电流，旦不受此时产生的巨大电动力的作用而发生形变、损坏或刀片自动弹出现象．则此短路电流(峰值)就称为它们的动稳定电流。通常，此电流为其额定电流的数十倍至数百倍。
5、热稳定电流：发生短路事故时、若转换开关能在一定时间(通常为1s)内通过某一最大短路电流、并不因温度之急剧升高而发生熔焊现象，则此短路电流就称为开关的热稳定电流。通常，开关的—秒钟热稳定电流为其额定电流的数十倍。
6、电寿命：开关在额定电压下能可靠地分断一定百分数额定电流，而不需修理或更换机械零件的总次数。
三、双电源自动转换开关的特点
1、带有发电机气动信号功能，当常用电源故障的时候，双电源自动转换开关的控制器发出启动信号，就会自动启动发电机。
2、机身带有联网接口，可以实现遥控、遥测、遥信、遥调等功能。
3、带有消防控制电路。当消防控制中心进入控制器，两台断路器都会自动进入分闸的状态。
4、操作电机智能保护，自动转换的参数在外部也可以设定。
5、具有短路、过载保护功能，过欠压、缺相自动转换功能，还有智能报警功能。
6、控制器采用单片机为控制核心，硬件简单，功能强大，而且扩展很方便，非常可靠。
7、两台断路器绝对不会同时合闸，因为断路器之间有可靠的机械联锁装置和电气联锁保护。
8、电机装有安全装置，电机在超出110℃湿度和过电流状态的时候会跳闸，故障次消除后就自动的投入工作。
四、双电源自动转换开关的工作步骤
1、控制器检测出电源故障的信息，给双电源自动转换开关发出指令，指示双电源分断出现故障的那一侧电源。
2、分断了出现故障的那一侧电源之后，控制器继续下一步的指示动作。这个时候二段式和三段式的下一步动作时不一样的。
二段式：直接转换到备用电源那一侧继续供电。
三段式：可以停留在中间零位，然后常用和备用电源都断开，由控制器决定需不需要将负载转到备用电源上。
3、当线路已经接在备用电源上以后，从常用电源转换到备用电源的步骤已经完成了，但是这个时候双电源自动转换开关要保证以下三点：
① 在常用电源没有任何故障的是，双电源自动转换开关不能断开常用电源的供应。
② 双电源自动转换开关必须具备耐受冲击电流的能力。
③ 当常用电源出现故障，备用电源正常的情况下，双电源自动转换开关必须要把负载转换到备用电源上。

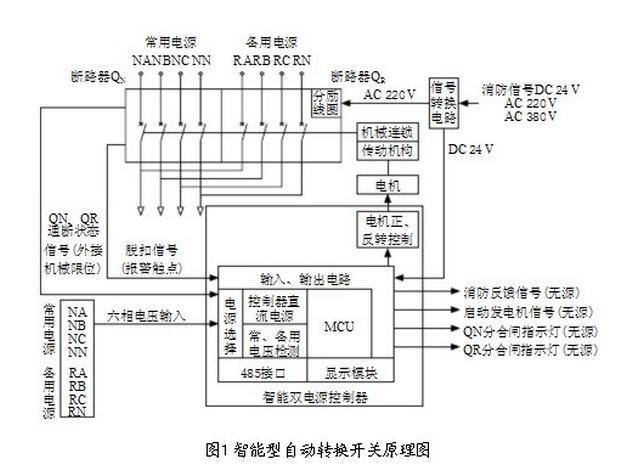

.png)
五．双电源自动切换开关操作规范
1、当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。步骤：
1)切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。
2)启动备用电源(柴油发电机组)，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。
3)逐个闭合电源切换箱内各备用电源断路器，向各负载送电。 ④备用电源运行期间，操作值班人员不得离开发电机组，并根据负荷的变化及时调整电压、厂频率等，发现异常及时处理。
市电恢复供电时，应及时做好电源转换工作，切断备用电源，恢复市电供电。
1)按顺序逐个断开自备电源各断路器，顺序是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。
2)按柴油机停机步骤停机。
3)按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。
双电源自动转换开关是指：一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。
双电源主要分为PC级双电源（整体式）和CB级双电源（双断路器式）
PC级双电源：能够接通、承载、但不用于分断短路电流的双电源。
双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关。不具备保护功能，但其具备较高的耐受和接通能力，能够确保开关自身的安全，不因过载或短路等故障而损坏，在此情况下保证可靠的接通回路。
CB级双电源：配备过电流脱扣器的双电源，它的主触头能够接通并用于分断短路电流。
双电源若选择具有过电流脱扣器的断路器作为执行器则属于CB级自动转换开关。具备选择性的保护功能，能对下端的负荷和电缆提供短路和过载保护；其接通和分断能力远大于使用接触器和 继电器等其他元器件。
二.双电源自动转换开关的主要技术参数
1、额定电压：转换开关在长期工作中能承受的最高电压。
2、额定电流：转换开关在合闸位置允许长期通过的最大工作电流。
3、分断能力：开关在额定电压下能可靠地分断的最大电流。通常，大电流转换开关是不允许分断电流的，只有在有灭弧罩并采用侧面杠杠操作时，才允许分断额定值以下的电流。至于小的转换开关，如闸刀开关和铁壳开关，虽有达其额定电流20-30倍的分断能力，但这并不是触头能够分断的电流，而是与之配用的烙丝或熔断器的分断能力。
4、动稳定电流：发生短路事故时，若转换开关能通过某一最大短路电流，旦不受此时产生的巨大电动力的作用而发生形变、损坏或刀片自动弹出现象．则此短路电流(峰值)就称为它们的动稳定电流。通常，此电流为其额定电流的数十倍至数百倍。
5、热稳定电流：发生短路事故时、若转换开关能在一定时间(通常为1s)内通过某一最大短路电流、并不因温度之急剧升高而发生熔焊现象，则此短路电流就称为开关的热稳定电流。通常，开关的—秒钟热稳定电流为其额定电流的数十倍。
6、电寿命：开关在额定电压下能可靠地分断一定百分数额定电流，而不需修理或更换机械零件的总次数。
三、双电源自动转换开关的特点
1、带有发电机气动信号功能，当常用电源故障的时候，双电源自动转换开关的控制器发出启动信号，就会自动启动发电机。
2、机身带有联网接口，可以实现遥控、遥测、遥信、遥调等功能。
3、带有消防控制电路。当消防控制中心进入控制器，两台断路器都会自动进入分闸的状态。
4、操作电机智能保护，自动转换的参数在外部也可以设定。
5、具有短路、过载保护功能，过欠压、缺相自动转换功能，还有智能报警功能。
6、控制器采用单片机为控制核心，硬件简单，功能强大，而且扩展很方便，非常可靠。
7、两台断路器绝对不会同时合闸，因为断路器之间有可靠的机械联锁装置和电气联锁保护。
8、电机装有安全装置，电机在超出110℃湿度和过电流状态的时候会跳闸，故障次消除后就自动的投入工作。
四、双电源自动转换开关的工作步骤
1、控制器检测出电源故障的信息，给双电源自动转换开关发出指令，指示双电源分断出现故障的那一侧电源。
2、分断了出现故障的那一侧电源之后，控制器继续下一步的指示动作。这个时候二段式和三段式的下一步动作时不一样的。
二段式：直接转换到备用电源那一侧继续供电。
三段式：可以停留在中间零位，然后常用和备用电源都断开，由控制器决定需不需要将负载转到备用电源上。
3、当线路已经接在备用电源上以后，从常用电源转换到备用电源的步骤已经完成了，但是这个时候双电源自动转换开关要保证以下三点：
① 在常用电源没有任何故障的是，双电源自动转换开关不能断开常用电源的供应。
② 双电源自动转换开关必须具备耐受冲击电流的能力。
③ 当常用电源出现故障，备用电源正常的情况下，双电源自动转换开关必须要把负载转换到备用电源上。
五．双电源自动切换开关操作规范
1、当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。步骤：
1)切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。
2)启动备用电源(柴油发电机组)，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。
3)逐个闭合电源切换箱内各备用电源断路器，向各负载送电。 ④备用电源运行期间，操作值班人员不得离开发电机组，并根据负荷的变化及时调整电压、厂频率等，发现异常及时处理。
市电恢复供电时，应及时做好电源转换工作，切断备用电源，恢复市电供电。
1)按顺序逐个断开自备电源各断路器，顺序是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。
2)按柴油机停机步骤停机。
3)按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。
