双电源自动转换开关（SWOQ3）参数
2016/5/24 16:32:45
一．概述：
随着社会的发展，人们对供电可靠性要求越来越高。很多场合用两路电源来保证供电的可靠性，这就需要一种产品在两路断垣之间进行可靠切换；本公司生产的SWOQ3双电源自动转换开关就是为了满足这一种要求开发而设计，产品级别为PC级。该产品具有自投自复和自投不自复两种切换功能，设计新颖、性能完善炖好安全可靠、自动化程度高使用范围广的双电源自动切换产品。
二、双电源自动转换开关的选择与使用：
当市电与发电机电源转换时，首先应考虑发电机的特殊性，确认市电断电后，发电机自动启动，待发电机电源各项指标达到稳定值后才能输出，并具有互联装置。
1 、根据国家与行业有关规范要求，对于消防设备的双电源转换，其转换时间越快越好，但考虑目前我国的供电技术条件，规定在30s以内。当消防设备处于运转期间，若突然出现断电，势必引起电源的转换，由于转换时间长会使消防设备停止运转而影响使用，因此必须增加二次控制环节保证消防设备继续工作，故在选择ATS时应优先选择转换时间快的产品。
2 、对于应急照明，根据目前我国设计的时间做法，一般采用城市电网的电源作为应急照明供电。为了满足使用需要和利于安全，允许使用城市电网供电，但是采用ATS作为应急照明时，在正常电源断电后，其电源转换时间应当满足：疏散照明≤15s（有条件时宜缩短转换时间），备用照明≤15s（金融商品交易场所≤1.5s），安全照明≤0.5s。
3 、当采用发电机组作为应急照明电源时，发电机的启动和转换的全部时间不应大于15s。四极型ATS的选择与使用
⑴ 根据IEC465.1.5条规定，正常供电电源与备用发电机之间的转换开关应用四极型开关。
⑵ 带漏电保护的双电源转换开关应采用四极型开关。两个电源开关带漏电保护时，其下级电源转换开关应采用四极型开关。
⑶ 两种不同接地系统间的电源转换开关应采用四极型开关。⑷TN-S、TN-C-S系统一般不需要设四极型开关。
根据上述要求，在选择ATS时，应按具体使用功能和要求确定是否采用四极型ATS。

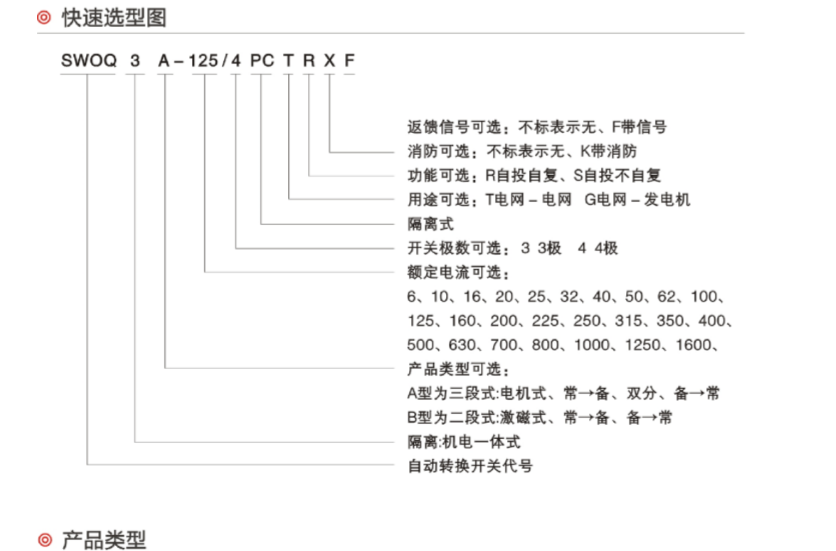

.png)
三、双电源自动转换开关操作规范：
1、当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。步骤：
①切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。
②启动备用电源(柴油发电机组)，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。
③逐个闭合电源切换箱内各备用电源断路器，向各负载送电。 ④备用电源运行期间，操作值班人员不得离开发电机组，并根据负荷的变化及时调整电压、厂频率等，发现异常及时处理。
2、市电恢复供电时，应及时做好电源转换工作，切断备用电源，恢复市电供电。步骤：
①按顺序逐个断开自备电源各断路器，顺序是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。
②按柴油机停机步骤停机。
③按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。
3、检查各仪表及指示灯指示是否正常，启动变压器内冷却风扇。
四、适用范围：
SWOQ3系列双电源自动转换开关（切换装置）是公司采用国际二十一世纪初新的技术开发研制成功的产品之一，适用于交流50Hz(Hz),其额定绝缘电压AC800V,额定工作电压AC400(DC250V)额定工作电流10A至1600A的双路电源中作不频繁的切换之用。特别适合商曾楼房、邮电通讯、矿山、航船、军事、机械、消防、电梯、工业流水线等需不断供电的场合。在城市用电急剧增加必然趋势下。更能满足对用电可靠性的更高要求。本产品是具有性能可靠、体积小、切换速度快、操作简单等特点。符合标准：GB1404811。
